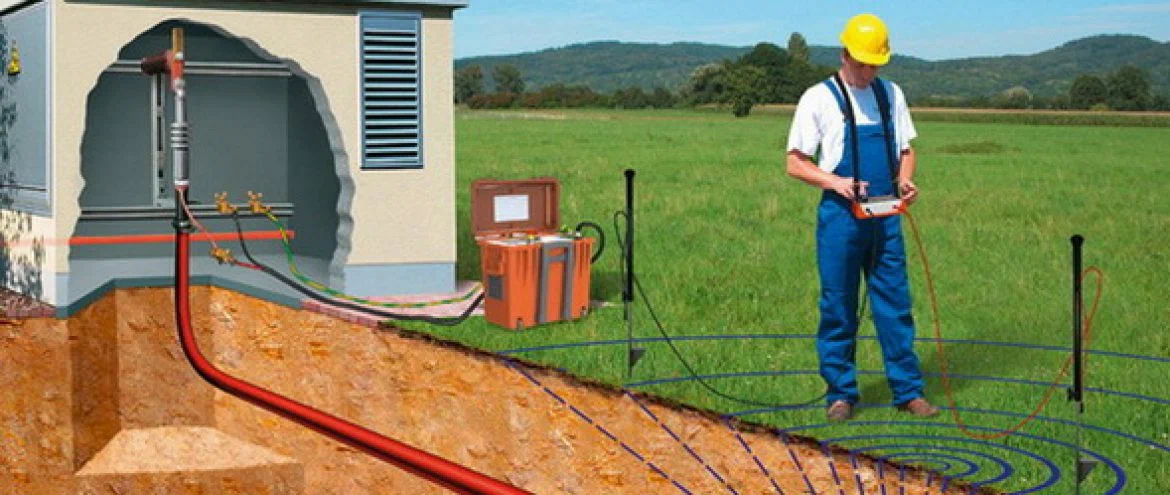

Обрыв кабеля – одна из наиболее распространенных неисправностей в электрических сетях. Он может возникать из-за механических повреждений, старения изоляции, перегрузок или коррозии. Для быстрого и точного обнаружения места обрыва поможет поиск обрыва кабеля мобильной электролабораторией.
Методы поиска обрыва кабеля
Мобильные электролаборатории применяют несколько эффективных методов для обнаружения повреждений:
1. Импульсный рефлектометрический метод (рефлектометрия)
Принцип работы основан на посыле в кабель короткого импульса и анализе отраженного сигнала. В месте обрыва возникает отражение, по времени задержки которого можно определить расстояние до повреждения.
Преимущества:
-
Высокая точность (погрешность до 0,5%).
-
Возможность работы на длинных кабельных линиях (до нескольких километров).
2. Акустический метод
Если кабель находится под напряжением, в месте обрыва может возникать частичный разряд, сопровождающийся характерным звуком. С помощью чувствительных микрофонов и акустических датчиков можно локализовать повреждение.
Применение:
-
Эффективен для кабелей в траншеях, трубах, коллекторах.
-
Требует отсутствия сильных внешних шумов.
3. Индукционный метод (метод петли)
Используется для поиска обрывов в металлических жилах. В поврежденную жилу подается ток, а с помощью индукционного приемника определяется место разрыва по изменению электромагнитного поля.
Особенности:
-
Подходит для силовых и контрольных кабелей.
-
Позволяет находить обрывы даже под слоем грунта или асфальта.
4. Метод емкостного замера
Основан на измерении емкости кабеля до и после обрыва. По изменению емкости можно определить примерное место повреждения.
Ограничения:
-
Менее точен, чем рефлектометрия.
-
Применим в основном для коротких кабелей.
Преимущества мобильных электролабораторий
-
Оперативность – выезд на объект в кратчайшие сроки.
-
Комплексная диагностика – возможность применения нескольких методов для точного результата.
-
Минимальные раскопки – точное определение места повреждения снижает объем земляных работ.
-
Безопасность – использование сертифицированного оборудования и соблюдение норм электробезопасности.
Заключение
Поиск обрыва кабеля с помощью мобильной электролаборатории – это быстрый и надежный способ восстановления электроснабжения. Современные методы диагностики позволяют точно локализовать повреждение и минимизировать затраты на ремонт. Для эффективного поиска важно правильно выбрать метод диагностики, учитывая тип кабеля, условия его прокладки и характер повреждения.
